16种PCB焊接缺陷详解:它们都有哪些危害?

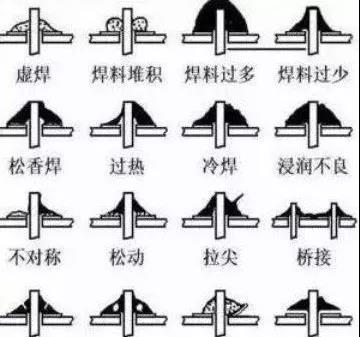

本文就PCB常见的焊接缺陷、外观特点、危害、原因分析进行详细说明。
外观特点:焊锡与元器件引线或与铜箔之间有明显黑色界线,焊锡向界线凹陷。 危害:不能正常工作。 原因分析: ▶元器件引线未清洁好,未镀好锡或被氧化。 ▶印制板未清洁好,喷涂的助焊剂质量不好。 外观特点:焊点结构松散、白色、无光泽。 危害:机械强度不足,可能虚焊。 原因分析: ▶焊料质量不好。 ▶焊接温度不够。 ▶焊锡未凝固时,元器件引线松动。 外观特点:焊料面呈凸形。 危害:浪费焊料,且可能包藏缺陷。 原因分析:焊锡撤离过迟。 外观特点:焊接面积小于焊盘的80%,焊料未形成平滑的过渡面。 危害:机械强度不足。 原因分析: ▶焊锡流动性差或焊锡撤离过早。 ▶助焊剂不足。 ▶焊接时间太短。 外观特点:焊缝中夹有松香渣。 危害:强度不足,导通不良,有可能时通时断。 原因分析: ▶焊机过多或已失效。 ▶焊接时间不足,加热不足。 ▶表面氧化膜未去除。 外观特点:焊点发白,无金属光泽,表面较粗糙。 危害:焊盘容易剥落,强度降低。 原因分析:烙铁功率过大,加热时间过长。 外观特点:表面成豆腐渣状颗粒,有时可能有裂纹。 危害:强度低,导电性能不好。 原因分析:焊料未凝固前有抖动。 外观特点:焊料与焊件交界面接触过大,不平滑。 危害:强度低,不通或时通时断。 原因分析: ▶焊件清理不干净。 ▶助焊剂不足或质量差。 ▶焊件未充分加热。 外观特点:焊锡未流满焊盘。 危害:强度不足。 原因分析: ▶焊料流动性不好。 ▶助焊剂不足或质量差。 ▶加热不足。 外观特点:导线或元器件引线可移动。 危害:导通不良或不导通。 原因分析: ▶焊锡未凝固前引线移动造成空隙。 ▶引线未处理好(浸润差或未浸润)。 外观特点:出现尖端。 危害:外观不佳,容易造成桥接现象。 原因分析: ▶助焊剂过少,而加热时间过长。 ▶烙铁撤离角度不当。 外观特点:相邻导线连接。 危害:电气短路。 原因分析: ▶焊锡过多。 ▶烙铁撤离角度不当。 外观特点:目测或低倍放大器可见有孔。 危害:强度不足,焊点容易腐蚀。 原因分析:引线与焊盘孔的间隙过大。 外观特点:引线根部有喷火式焊料隆起,内部藏有空洞。 危害:暂时导通,但长时间容易引起导通不良。 原因分析: 引线与焊盘孔间隙大。 引线浸润不良。 双面板堵通孔焊接时间长,孔内空气膨胀。 外观特点:铜箔从印制板上剥离。 危害:印制板已损坏。 原因分析:焊接时间太长,温度过高。 外观特点:焊点从铜箔上剥落(不是铜箔与印制板剥离)。 危害:断路。 原因分析:焊盘上金属镀层不良。
